Zusatzinfos zu unserem Fertigungsprogramm
Wir fertigen für Sie:
Streckgitter in Materialdicken
0,10 – 4 mm, 5 mm Materialdicke
bis max. 1250 mm Tafelbreite in
Stahlblech / Alu.
0,10 – 3 mm in Edelstahl.
Streckgitter aus Stahlblech roh,
sendzimierverzinkt sowie galvanisch-
und feuerverzinkt.
Streckgitter aus rost-, säure- und
hitzebeständigen Stählen.
Streckgitter aus Aluminium roh
sowie eloxiert in verschiedenen
Farben.
Streckgitter aus Edelmetallen.
Streckgitter Kunststoffpulverbeschichtet
nach RAL.
Sonderbeschichtung auf Anfrage.
Streckgitter in Ronden, Formzuschnitte
und Zeichnungen.
Metallverarbeitung
Was Sie bei einer Bestellung von
Rau- Streckgittern beachten und angeben sollten:

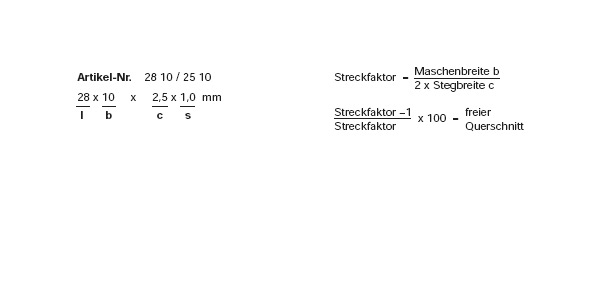

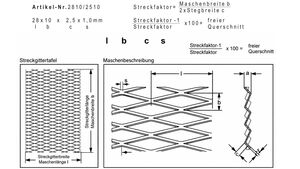

Unser Streckgitter-Kurzzeichen
bestehend aus:

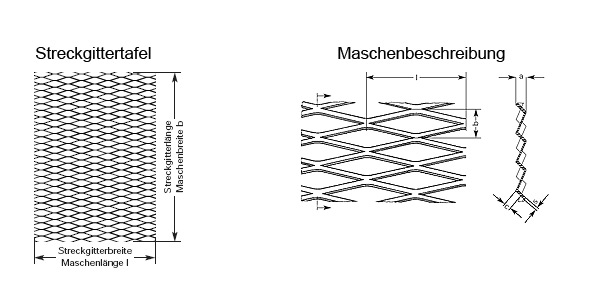

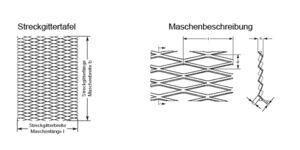

Maschenlänge I
Maschenbreite b
Stegbreite c
Stegdicke / Materialstärke s
Materialqualität
Achten Sie bitte besonders auf die
wichtigen Angaben von
Streckgitterbreite (Tafelbreite)
Streckgitterlänge (Tafellänge)
wobei das erste Maß immer der
Maschenlänge l entspricht.
Durch Anklicken können Sie die Grafik vergrößern
Bei Bestellung und Preisanfrage bitte angeben:
- Maschenlänge
- Maschenbreite
- Stegbreite
- Stegdicke
- Streckgitter-Breite
- Streckgitter-Länge
- Tafelanzahl / Mengenangabe
- Materialart / Güte
Unser Streckgitter kommt soweit es die Elementgrößen zulassen plan verpackt zum Versand.
Ausgenommen hiervon ist der Paketversand bis max. 31 kg.
Wir liefern Streckgitter in folgenden Toleranzen:
Handelsübliche Tafelformate:
Breitentoleranz ± 5 %
Längentoleranzen ± 5 %
Zuschnitttoleranzen in Anlehnung an DIN ISO 2768 grob
Planebenheit:
Die Streckgitter gelten als plan, wenn sie mit der Krümmung nach oben auf eine ebene Fläche gelegt werden und der größte Abstand der Bleche von dieser Fläche 50 mm nicht übersteigt. Bei hitzebeständigen Blechen darf der Abstand 100 mm betragen.
Säbelförmigkeit:
Die Streckgitter gelten als gerade über die Längskante, wenn:
- bei einer Blechdicke bis 3 mm der Krümmungsscheitelpunkt nicht mehr als 1,5 % der Länge von der Geraden abweicht.
- bei einer Blechdecke über 3 mm nicht mehr als 2 % der Länge von der Geraden abweicht.
Von der DIN ISO 2768 grob abweichende Toleranzen, sowie bei Zuschnittart BLG Breite Länge geschlossen) auf Anfrage.
Das Material wird beim Strecken in Querrichtung eingeschnitten und zugleich in der Länge gestreckt. Auf den Bildern sehen sie die Bewegung des Obermessers bei starrem Untermesser und der damit verbundenen Vorschubbewegung des zu streckenden Material.
